一、技术原理：三维螺旋流道与湍流强化传热
乙烯缠绕换热器通过三维螺旋流道设计实现高效热交换。其核心结构由数百根换热管以3°—20°的螺旋角反向缠绕于中心筒体，形成多层立体传热网络。流体在螺旋通道内受离心力作用产生二次环流，破坏热边界层，传热系数可达13600 W/(m²·K)，较传统列管式换热器提升3—7倍。逆流设计使冷热流体逆向流动，温差利用率提高30%，支持大温差工况（ΔT>150℃）。例如，在乙烯裂解装置中，该设计使裂解气从850℃降至400℃，热回收效率达85%，年节约燃料气用量超50万吨标煤。
螺旋结构还具备自补偿热应力特性，管束自由端可轴向伸缩，避免温差膨胀导致的应力集中，设备寿命延长至30—40年。单位体积传热面积达170 m²/m³，较传统设备提升5倍，体积缩小40%—60%，重量减轻30%—60%，基建成本降低70%。在LNG接收站项目中，设备高度降低至传统设备的60%，节省土地成本超千万元。
二、结构创新：紧凑设计与智能集成

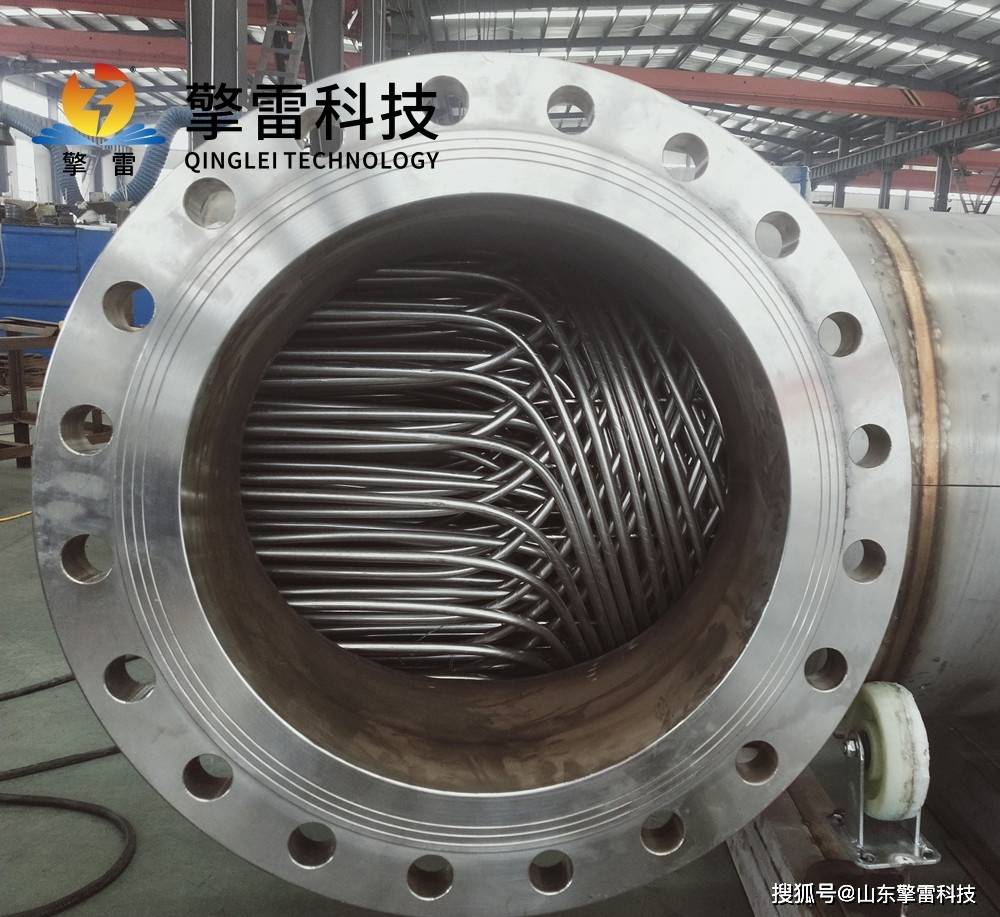

螺旋缠绕管束：采用316L不锈钢、钛合金或碳化硅复合管束，适配含Cl⁻、H₂S等腐蚀性介质。双管板密封与O形环设计降低泄漏风险，浮头式/U型管式结构适应热膨胀需求。
模块化设计：支持法兰连接标准模块，单台设备处理量可从10㎡扩展至1000㎡，建设周期缩短50%。例如，某海上浮式生产储卸油装置（FPSO）通过模块化设计使安装时间缩短60%，维护效率提升40%。
智能集成：嵌入物联网传感器与数字孪生系统，实时监测管壁温度、流体流速等16个关键参数，故障预警准确率＞98%。AI算法动态优化流体分配，综合能效提升12%—15%。某项目通过预测性维护提前30天预警潜在故障，维护成本降低80%。
三、材料选择：耐极端工况的长寿命方案
耐腐蚀材料：316L不锈钢耐氯离子腐蚀，年腐蚀速率＜0.01mm；钛合金耐海水腐蚀，在沿海化工园区连续运行5年无泄漏；哈氏合金C276在含Cl⁻高温工况中表现优异，年腐蚀速率仅0.008mm。
高温性能材料：碳化硅复合管耐温1200℃，抗结垢性能提升50%；石墨烯-陶瓷复合涂层耐温1500℃，抗热震性提升300%。在乙烯裂解炉中，碳化硅涂层使耐磨损性能提升5倍，设备寿命延长至12年。
复合材料：双相钢2205在含H₂S介质中腐蚀速率＜0.005mm/年，较碳钢寿命延长3倍；碳化硅-石墨烯复合材料导热系数突破300 W/(m·K)，适用于超临界CO₂发电等极端工况。
四、应用案例：全产业链能效升级实践
乙烯生产：在45万吨/年乙烯装置中，缠绕换热器使传热系数提升40%，年节能费用达240万元；120万吨/年乙烯项目采用该技术后，年增效超2亿元，碳排放强度降低15%。
LNG与碳捕集：LNG液化装置实现-162℃低温工况，BOG再冷凝处理量提升30%，冷能回收效率达85%；碳捕集项目在-55℃工况下实现98%的CO₂液化，年减排量相当于关闭200万辆燃油车。
新能源与环保：氢能储能系统中冷却高压氢气（压力达70MPa），冷凝效率达95%，系统能效提升25%；PEM电解槽实现-20℃至90℃宽温域运行，氢气纯度达99.999%。
其他领域：核电站余热回收系统热耗降低12%，供热面积增加20万平方米；乳制品巴氏杀菌温度波动≤±0.5℃，产品保质期延长5天。
五、未来趋势：材料创新与智能融合
材料科学：研发耐超临界CO₂（31℃/7.38MPa）的缠绕换热器，传热系数有望突破12000 W/(m²·K)；拓扑优化管束排列使传热效率再提升15%；纳米自修复涂层延长设备寿命至30年。
制造工艺：3D打印技术实现复杂管束一体化成型，比表面积提升至800 m²/m³；机器人焊接确保焊点一致性，提升设备可靠性。
智能运维：区块链技术实现维护数据全生命周期可追溯，支撑企业碳资产优化；自适应调节系统根据负荷变化自动调整冷却介质流量，系统能效比提升10%—15%。
结语：乙烯缠绕换热器通过结构创新、材料升级与智能技术的深度融合，已成为乙烯生产及关联工业领域的高效核心装备。其在提升能源利用效率、降低碳排放、延长设备寿命等方面的显著优势，不仅推动了工业热交换技术的革命性进步，更为全球工业绿色转型提供了关键技术支撑。随着材料科学、数字孪生与人工智能的持续突破，乙烯缠绕换热器将朝着更高效率、更强耐蚀性、更智能化的方向发展，助力全球碳中和目标实现。返回搜狐，查看更多
